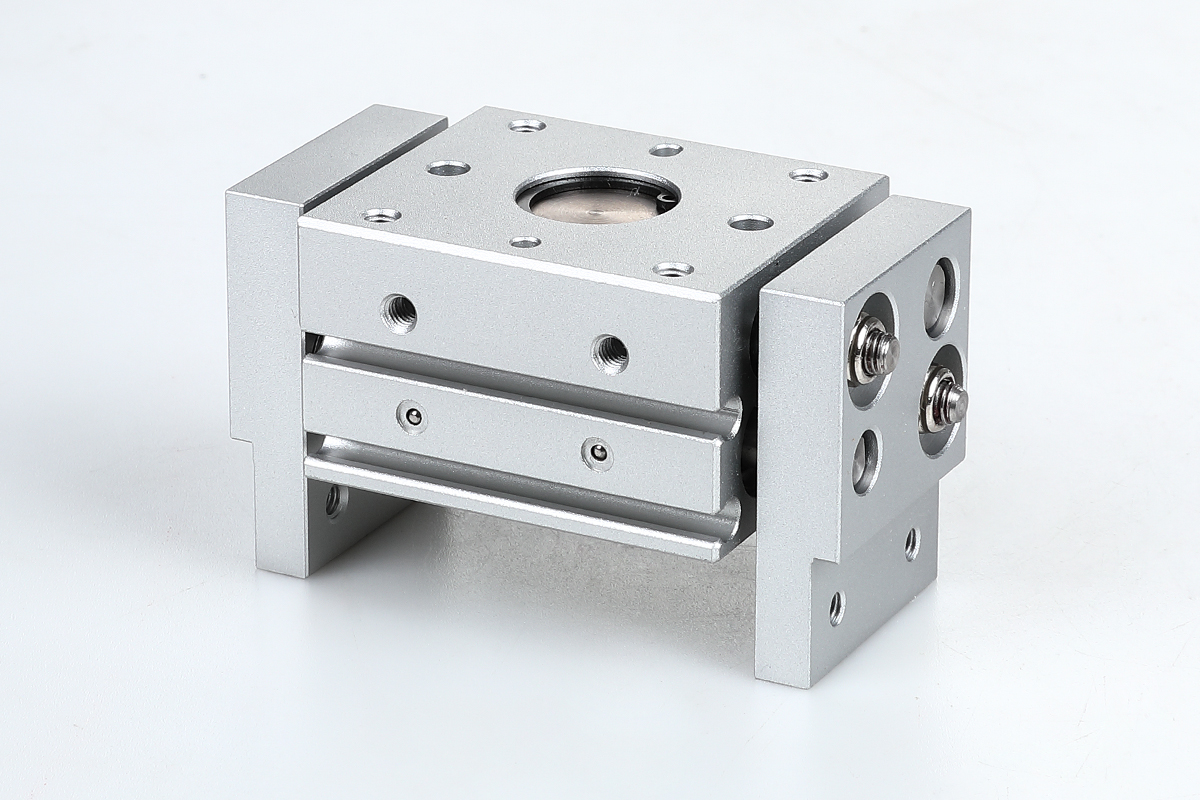

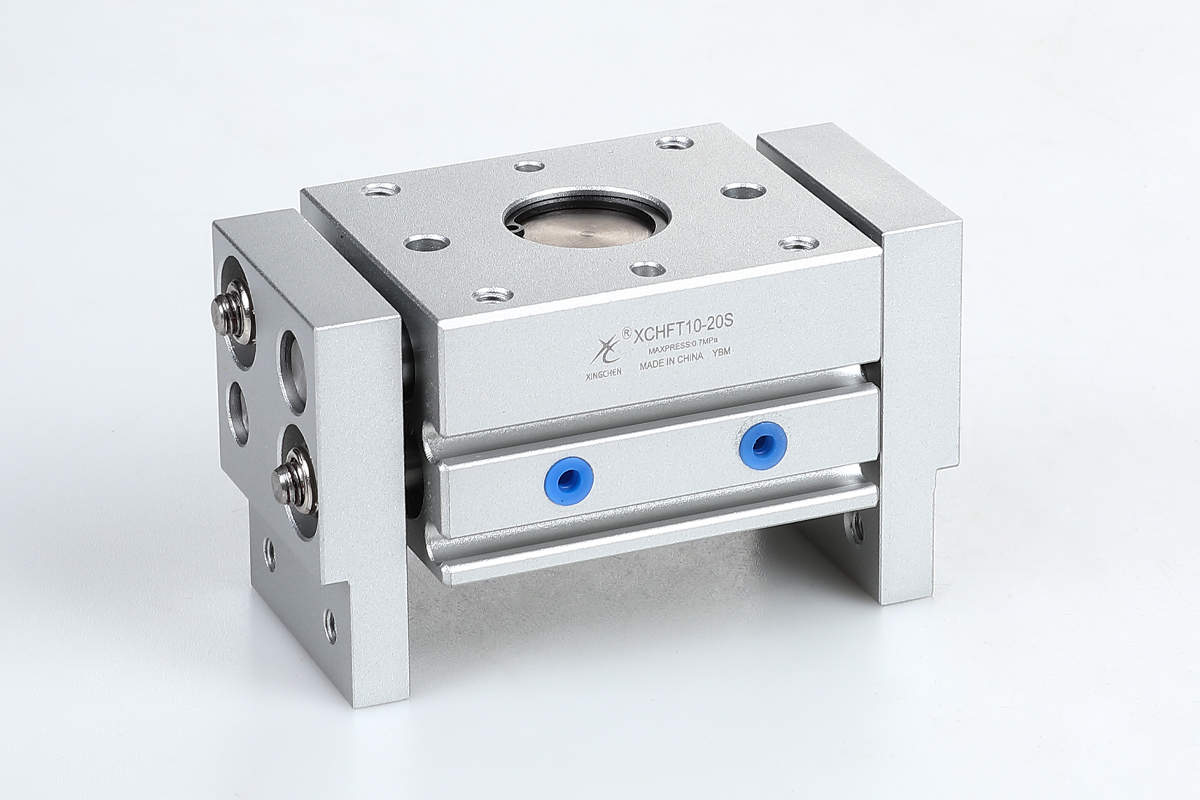

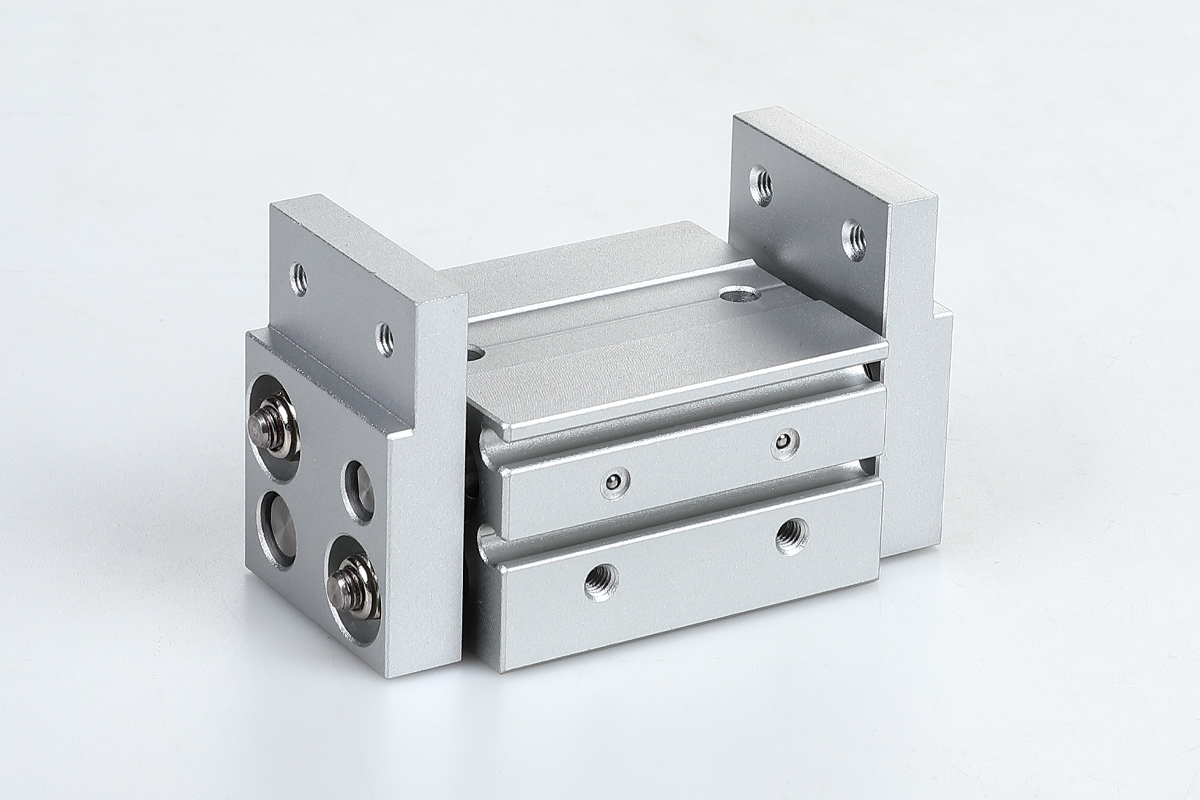

Крупнокалиберная открывающая зажим серии HFT (Φ10~Φ32)

Характеристики продукции

● Длинный штрих пальцами для удержания громоздких предметов

● Конструкция с двойным поршнем для увеличения удержания.

● Работа рейки и шестерни для синхронного открытия и закрытия пальцев.

● Пылезащитная конструкция благодаря специальным уплотнениям.

Указание номера модели

XCHFY	20
Код серии XCHFY: двойное действие XCHFTY: одноактивный (обычно открытый)	Скучно(мм) 6,10,16,20,25,32

Стандартная спецификация

Внутренний диаметр (мм)	10	16	20	25	32
Тип действия	Ретранслятор
Рабочая среда	Воздух (фильтрованный диаметром 40 мкм и больше)
Диапазон рабочего давления	0,15~0,7 МПа (22~100 psi)
Гарантированная устойчивость давления	1,2 МПа (175 psi)
Рабочая температура	-20~70°C
Поставки нефти	Секция цилиндра: смазка не требуется
Тип буфера	Аварионные площадки
Повторяемость	±0,1 мм
Приложенная сила (N) [Примечание 1]	14	45	74	131	228
Максимальная рабочая частота	40 раз в минуту				20 раз в минуту

Калибр железыM5×0.81-8Магнитные переключатели  D-A93, D-M9B, DMSH, CMSH, D-M9N, EMSH

Инсульт

Внутренний диаметр (мм)	Стандартный ход поршня (мм)	Максимальный ход поршня
10	20 30 40 60	60
16	30 40 60 80	80
20	40 60 80 100	100
25	40 60 80 100	100
32	60 80 100 150	150

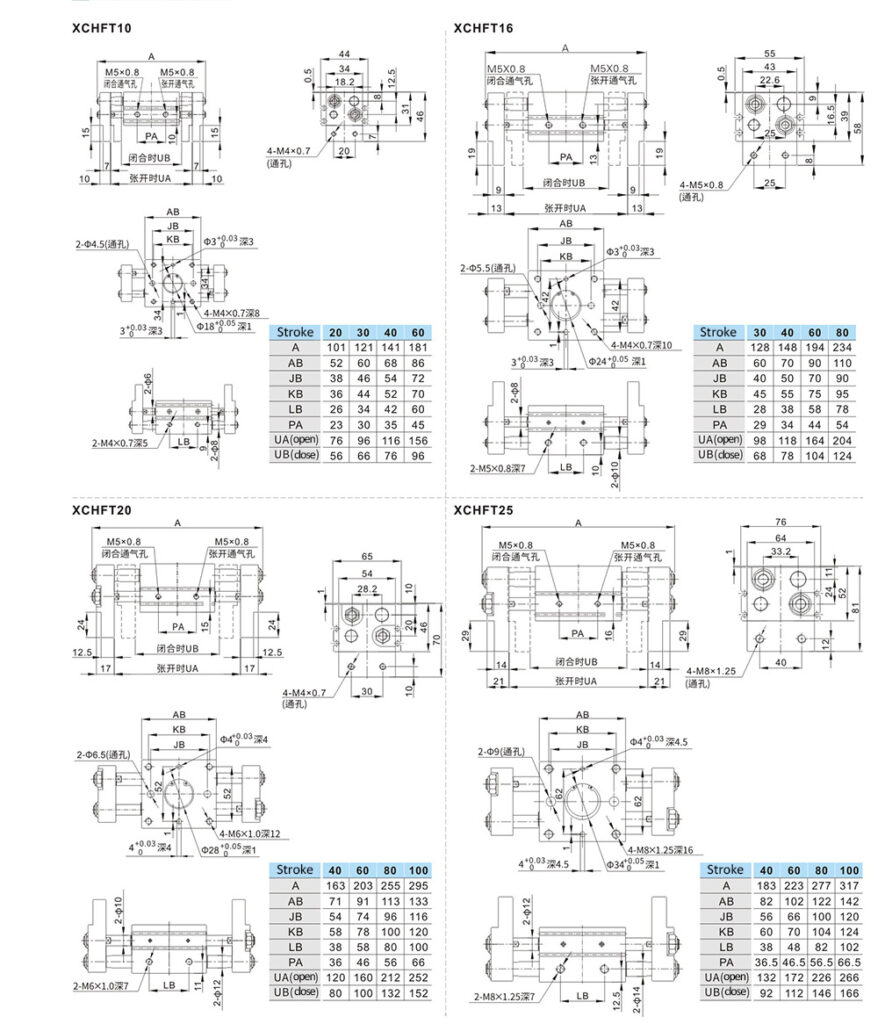

Внешнее измерение (мм)
