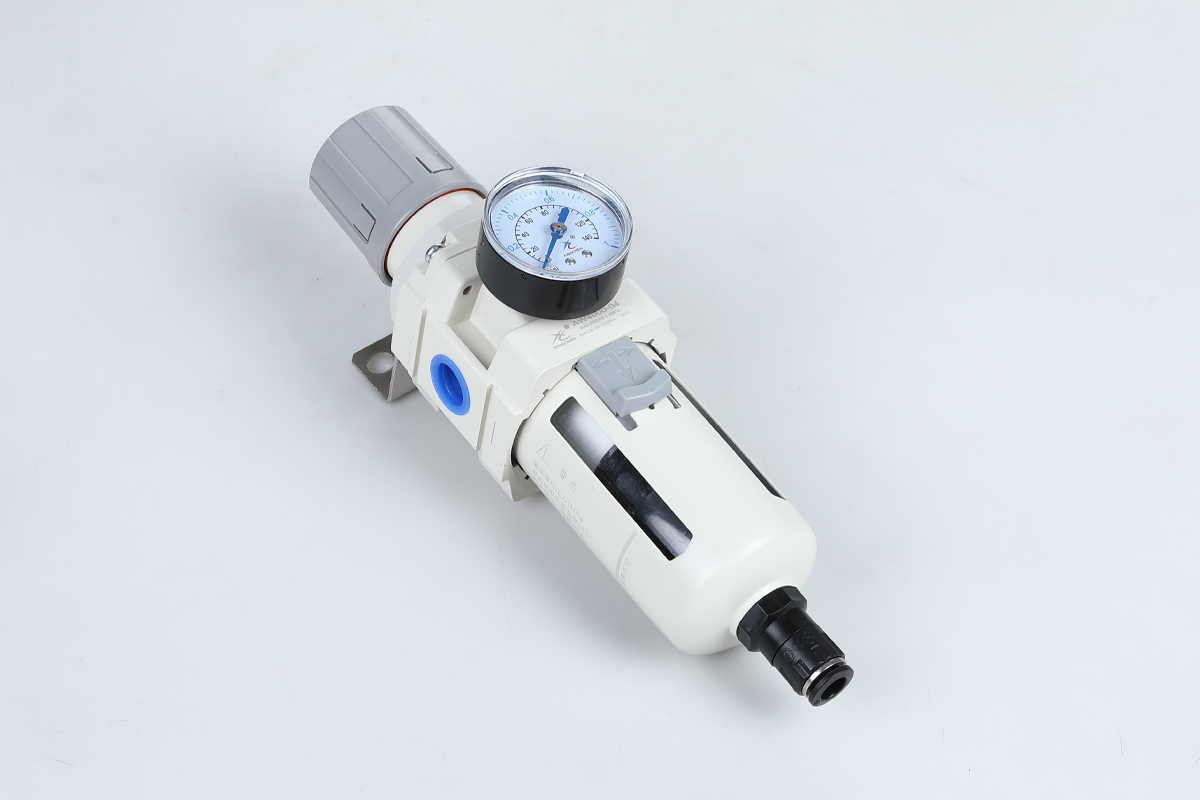

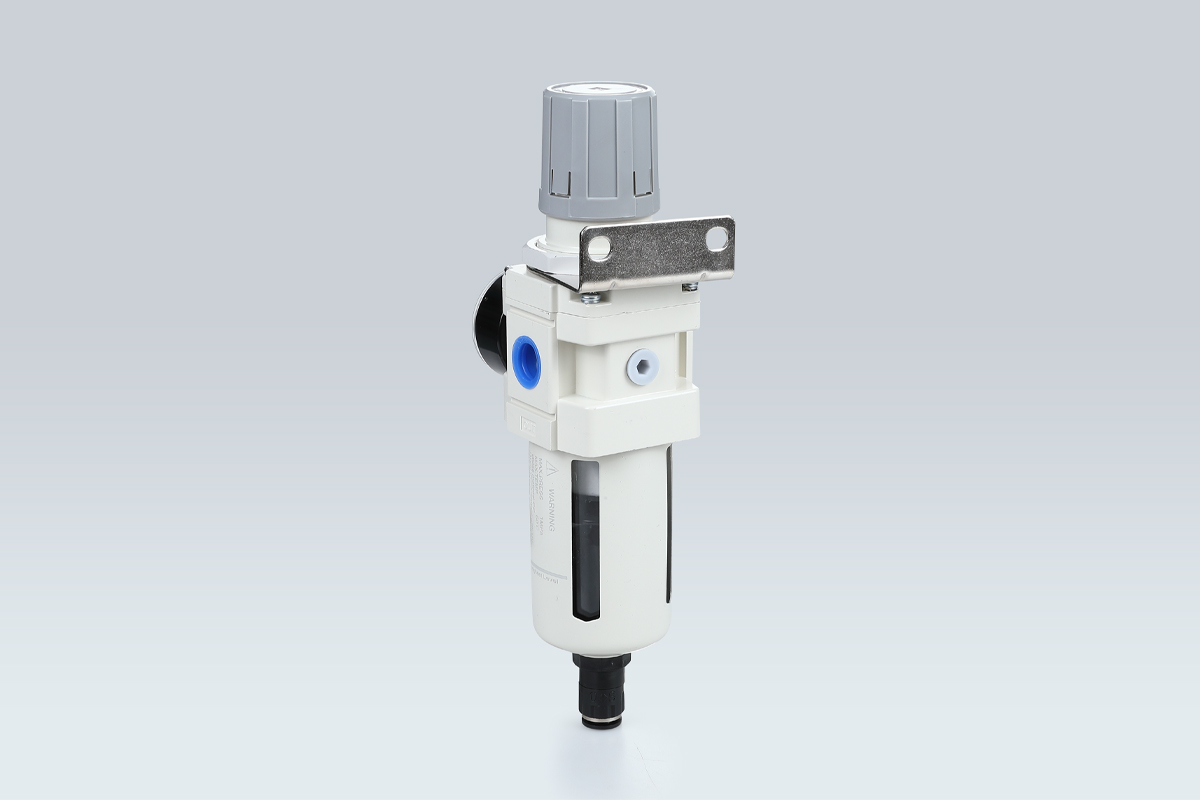

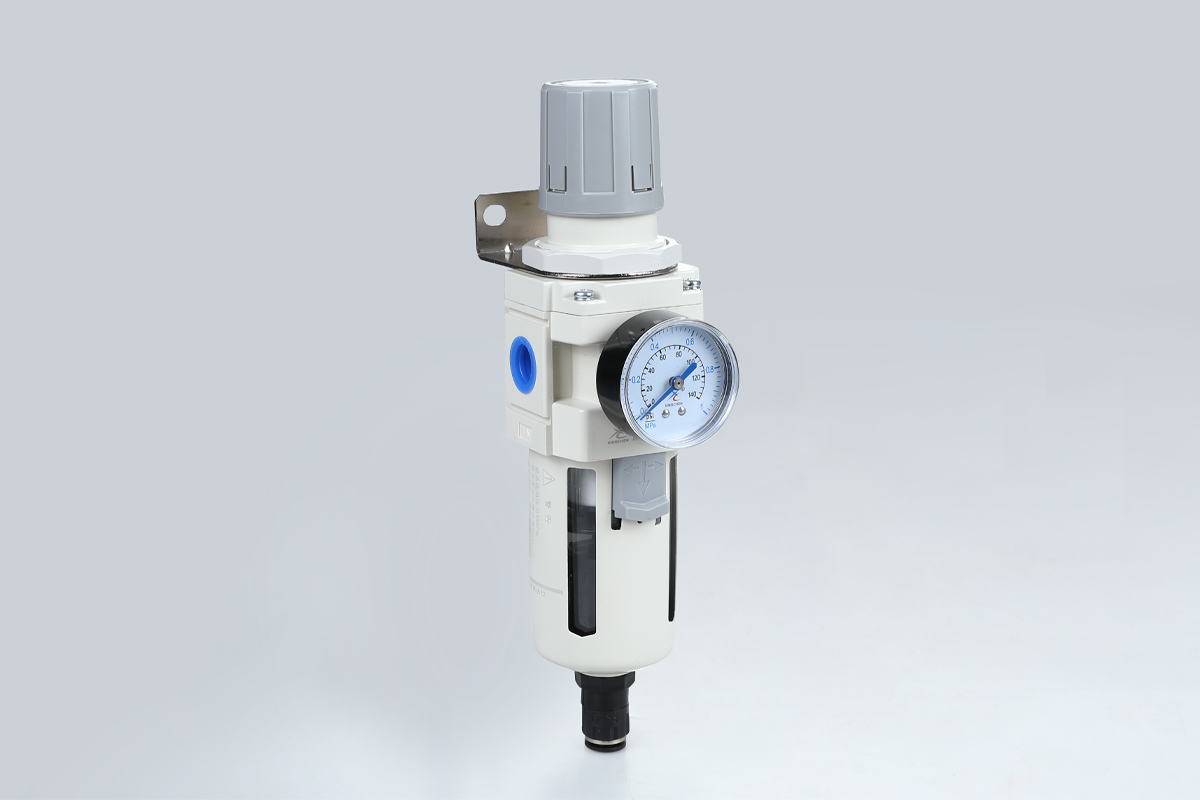

Фильтр-регулятор серии AW

Код продукта:

ОХ	2000	02	D
Код   серии	Размер жилья 1000 2000 3000 4000 5000	Нить M5:M5 02:1/4″ 03:3/8″ 04:1/2″ 06:3/4″ 10:1″	Метод дренажа Без маркировки: Дренаж с разным давлением D: автоматический дренаж

Стандартная спецификация

Гарантированное сопротивление давлению	1.5Mpa{15.3kgf/см²}
Максимальное рабочее давление	1.0Mpa{10.2kgf/см²}
Температура окружающей среды и жидкости	5~60°C
Размер пор фильтра	5 мкм
Материал чашки	Поликарбонат
Чашечные гарды	AW1000~2000(нет)  AW3000~5000(да)
Диапазон регулирования давления	AW1000:0.05~0.7Mpa (0.51~7.1kgf/см²) AW2000~5000:0.05~0.85Mpa(0.51~8.7kgf/см)

Основные части

НЕТ.	Namw	Материалы			Примечание
		AW1000~2000	AW3000	AW4000/AW4000-06

1Корпус клапанаЛитье цинка под давлениемЛитье из алюминия под давлениемЛитье из алюминия под давлениемПлатиновое покрытие серебром2БоннетПолиацетальЛитье из алюминия под давлениемЧёрное покрытие

Список деталей

НЕТ.	Название части	Материал	Номер детали
			AW1000	AW2000	AW3000	AW4000	AW4000-06
3	Клапанная сборка	Брасс NBR
4	Фильтрующий картридж	Смола
5	Диафрагмы	ABS
6	Сборка диафрагмы	NBR
7	Дефлекторная пластина	ABS
8	Сборка чашки	Поликарбонат
9	Пружины клапанов	Нержавеющая сталь
10	Оболочное кольцо	NBR
11	Уплотнительное кольцо клапана	NBR
12	MY Seal	NBR
13	Уплотнительное кольцо	NBR

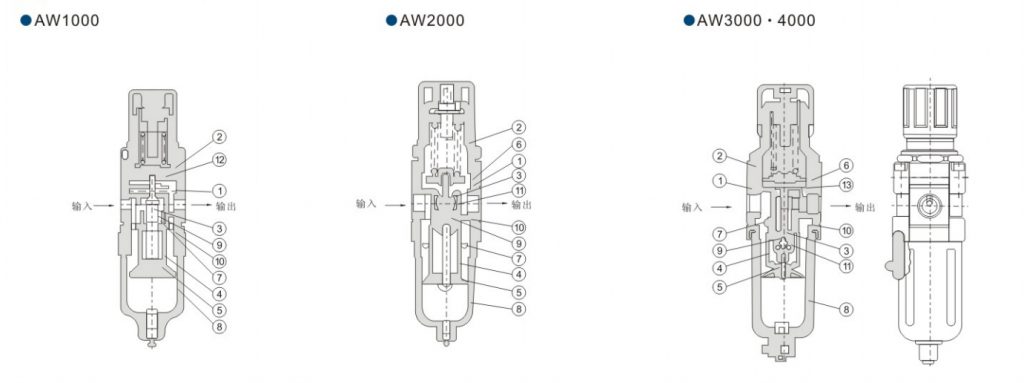

Схема строительства

Внешний размерный рисунок (мм)

Модель	Бура	A	B	C	D	E	F	G	H	J	K	L	M	N	P	с авторазливчиком B
AW1000	M5×0.8	25	109.5	50.5	25	26	25	28	30	4.5	6.5	40	2.0	20.5	28	130
AW2000	1-4	40	164.5	78	40	56.8	30	30	45	5.4	15.4	55	2.3	33.5	40	187.5
AW3000	1/4 ·3/8	53	211	92.5	53	60.8	41	40	46	6.5	8.0	53	2.3	42.5	56	248.5
AW4000	3/8 · 1/2	70	262.5	112	70	70.5	50	54	54	8.5	10.5	70	2.3	52.5	73	300
AW4000-06	3-4	75	267	114	70	70.5	50	54	56	8.5	10.5	70	2.3	52.5	73	304
