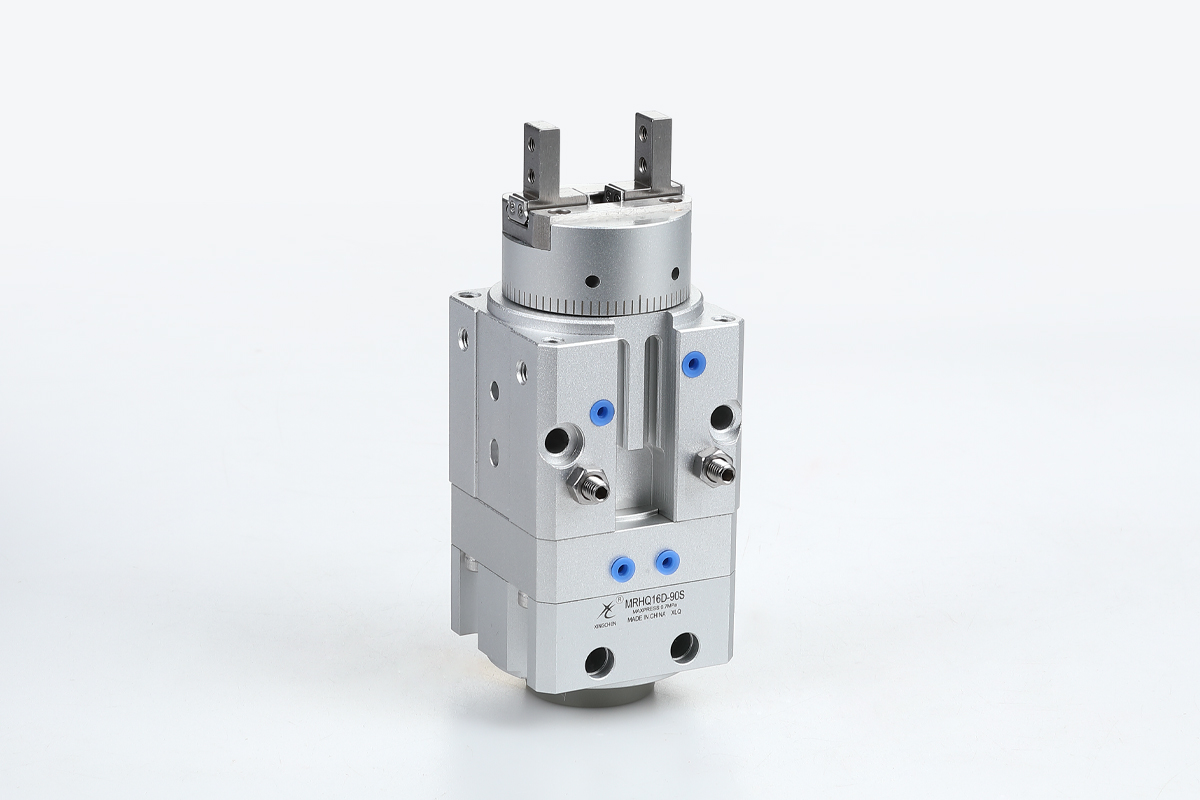

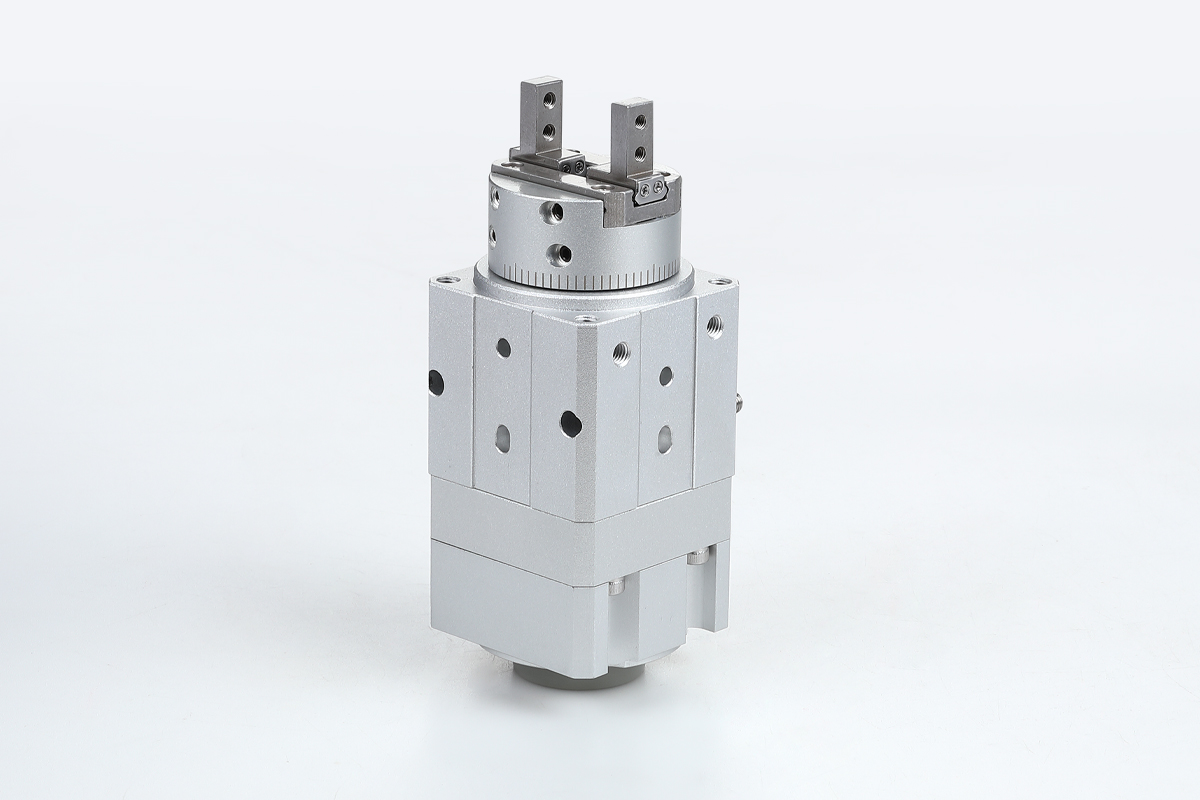

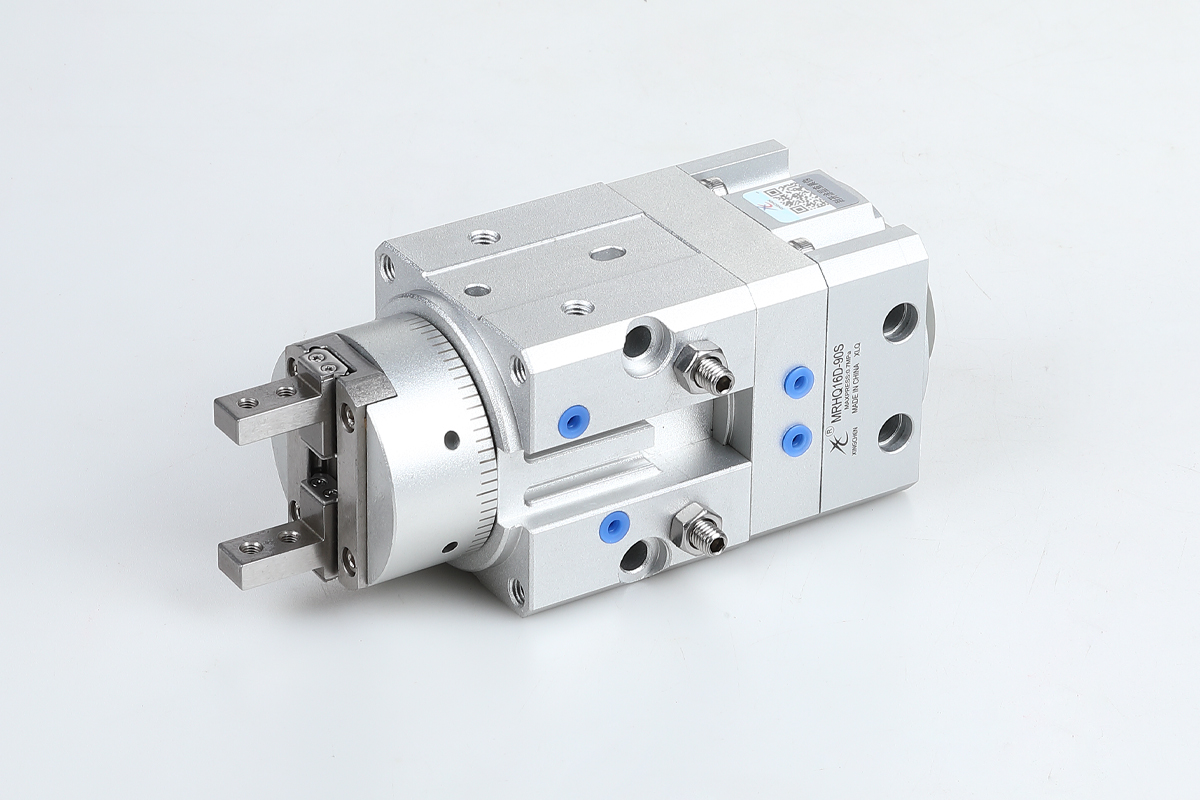

Воздушный захват (ротационный тип) серия MRHQ (Φ10-Φ25)

Указание номера модели

MRH	Q	10	D	180	S
Код серии	Тип гриппера Q: параллельное открытие/закрытие (2 захватчика)	Скучно(мм) 10,16,20,25	Актёрский стиль D: двойное действие S: одиночное действие (обычно открыто) C: однодействующая (обычно закрыто)	Поворотный угол 90:90° 180:180°	Тип лопатки S:однолопатная

Стандартная спецификация

Диаметр диаметра цилиндра (мм)			10	16	20	25
Используемая жидкость			Авиация
Метод движения с воздушным когтем			Одиночная/двойная игра
Рабочее давлениеДиапазон давления (МПа)	Роторный участок		0,25~0,7		0,25~1,0
	Воздушный когтюр	Двойное действие	0,25~0,7	0,1~0,7
		Одноактные	0,35~0,7	0,25~0,7
Угол замаха			90°±10°   ,  180°±10°

  Повторяемость открытия и закрытия воздушного когтя пальцем±0,01 мм  Максимальная рабочая частота захвата180 градусов в миль  Температура окружающей среды и жидкости5~60°C (не заморожен)  Регулируемое время колебаний0,07~0,3 с/90° (0,5 МПа)  Допустимая кинетическая энергия (J)0.00460.0140.0340.074  Ход открытия и закрытия когтя (мм)461014

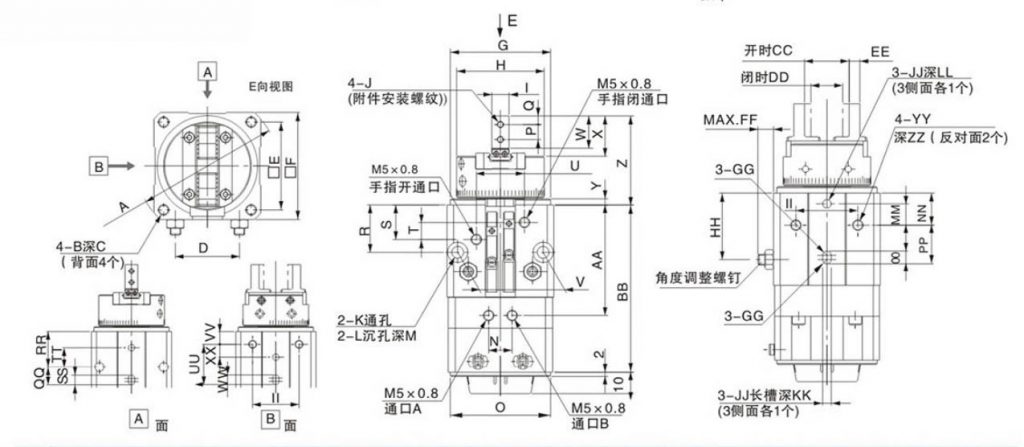

Внешний размерный рисунок (мм)

Бура	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	U	V	W	X	Y	Z	AA	BB	CC	DD
10	φ54.5	M4×0.7	6	24.5	34	41	φ37	φ31	5	M2.5×0.45	4.5	8	2.5	11	0.37H9	5.7	3	18	11	4.5	22.5	33	12	13.7	2.5	34	41.5	63	15.2	11.2
16	φ66.5	M5×0.8	8	30	41	50	Φ47	φ41	8	M3×0.5	5.5	9.5	3	11	0.47H9	7	4	22	16	8	22.5	40	15	18.8	3	42	51.5	78	20.9	14.9°

20φ78M6×11038.54859Φ51φ5110M4×0.76.5112.8120.50H9952619924462024.53.4516210126.316.325φ93M6×110475870Φ64φ6412M5×0.88.5144120,65 ч912627.5231124542530.44636910733.319.3

Бура	EE	FF	GG	ХХ	II.	ДжейДжей	KK	LL	ММ	NN	00	PP	QQ	RR	SS	TT	UU	VV	WW	XX	YY	ZZ
10	4.	6.1	R1.5	25	23	3ч9	3	4	-2	11.5	5	15.5	9	18	5	6	21	6	5	-2	M4×0.7	6
16	5.8	7.3	R2	31	29	4ч9	4	6	10	15	6	18	11	22	6	12	25	8	6	8	M5×0.8	8
20	8-81	9.2	R2	39	36	5ч9	4	6	6.5	16.5	8	27	17.5	26	8	16	27	16.5	8	-6.5	M6×1	9
25	0.8	14	R3	45	42	6n9	4	8	7	17	8	32	21.5	27.5	8	17.5	32	17	8	-7	M8×1.25	12
