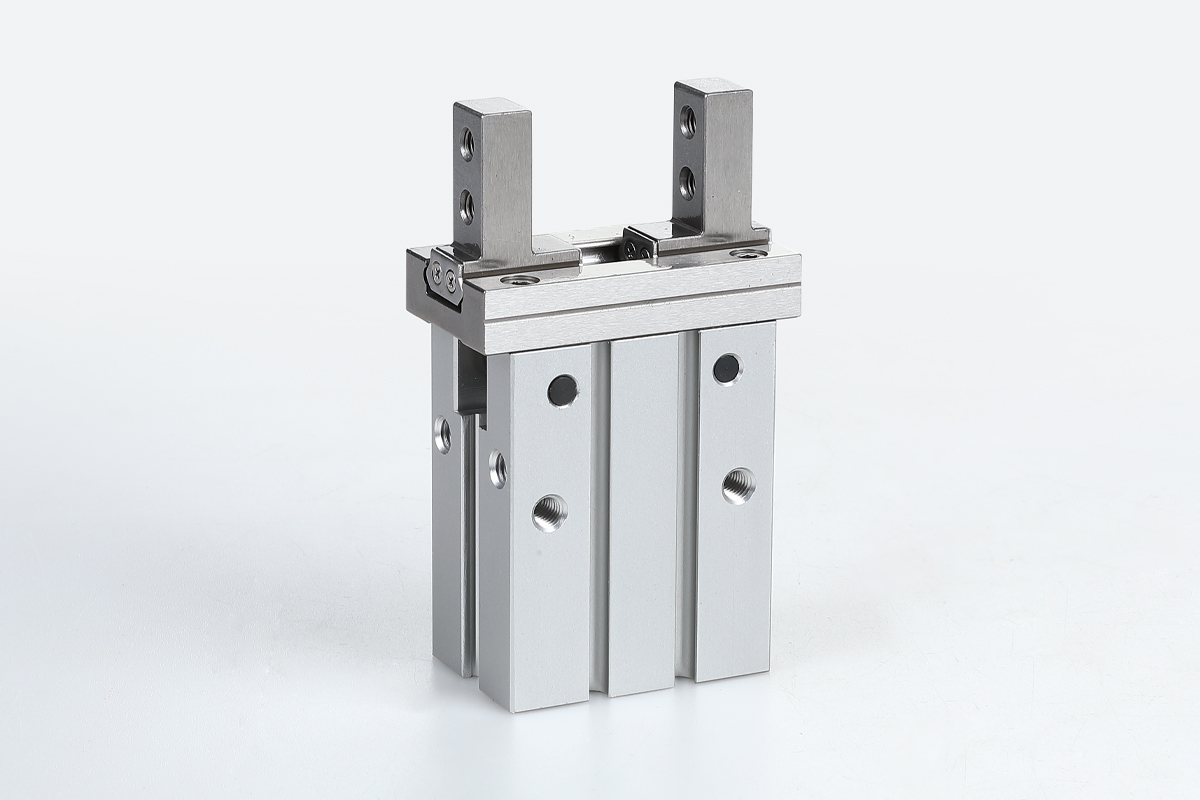

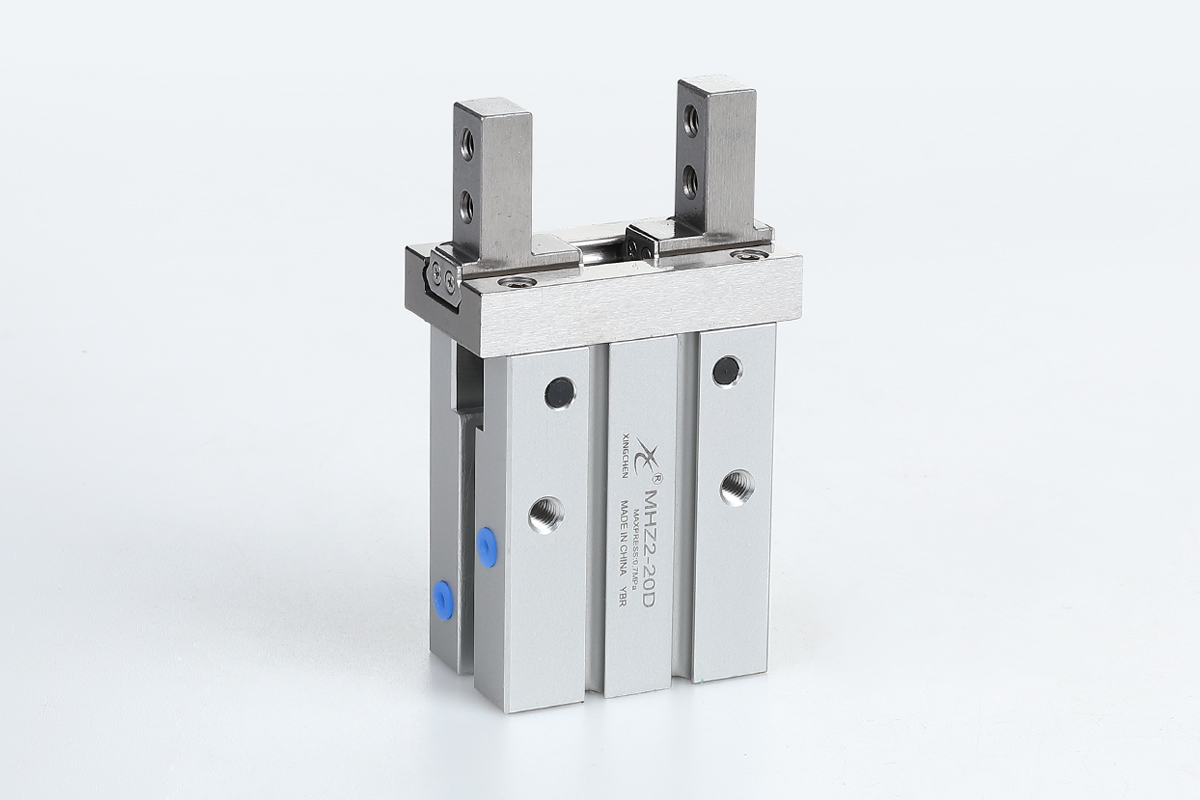

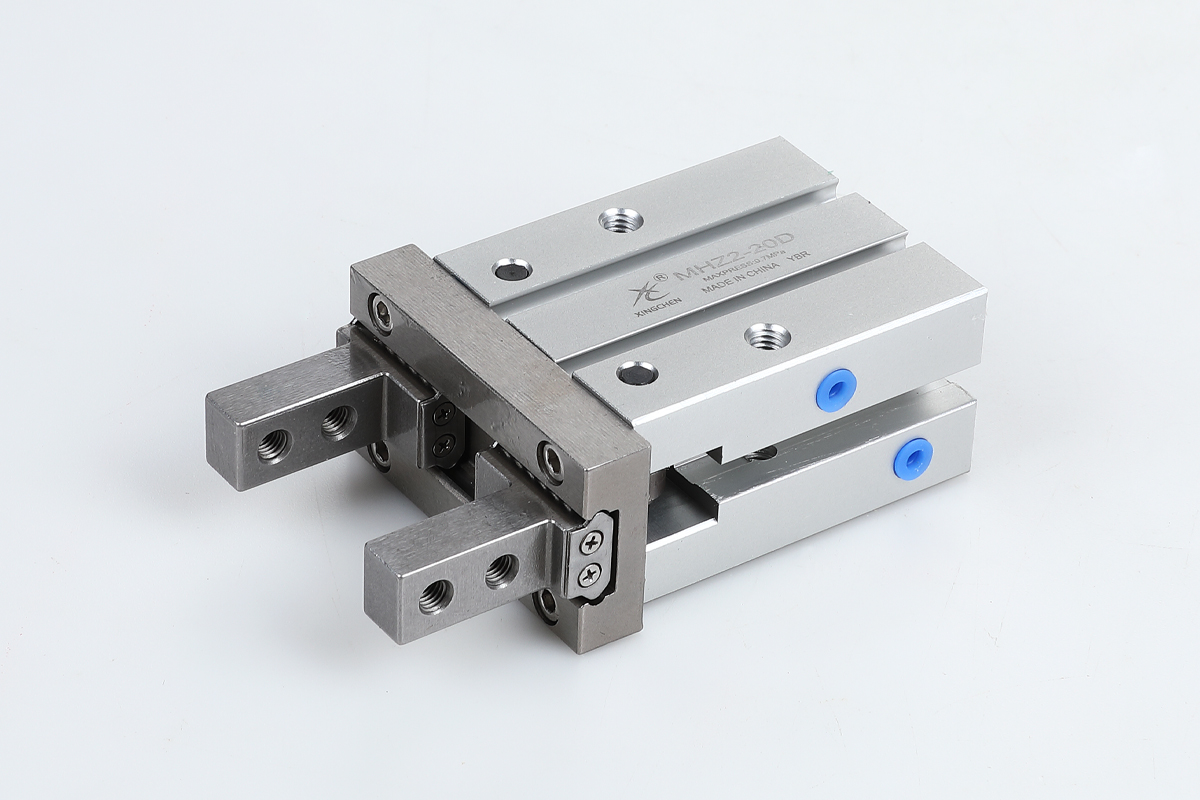

Воздушный захват (параллельный тип) серия MHZ2 (Φ6-Φ40)

Код продукта

MHZ2	6	D	1	S
Код серии Захваты 2:2 MHZL2: длинный ход MHZJ2: крышка для пыли	Бор(мм): 6,10,16,20, 25,32,40	Актёрский стиль D: двойное действие S: одиночная и обычно открытая C: однодействующий и нормально закрытый	Опция захватчика Unmarked:Basic тип 1: Крепление с боковым нажатием 2: через отверстия в направлении открытия/закрытия 3: плоские пальцы	Сделано по заказу X4: теплостойкость (100°C) X5: фторрезичное уплотнение X7: пружинная помощь в направлении сближения X12: пружинная помощь в указании открытия X53: уплотнение EPDM/фторная смазка X63: фторная смазка X79: жир для пищевых машин/фторная смазка X79A: жир для пищевых машин X81A: антикоррозионное лечение пальцев X81B: антикоррозийное лечение пальцев, направляющих и суставов

Сила сжимания

● Миниатюрный пневматический захват

Способ действия		Модель	Сила захвата N (Эффективное значение силы захвата каждого пальца)		Открывающий и закрывающий ход (обе стороны) мм
			Сила захвата наружного диаметра	Сила захвата внутреннего диаметра
Двойное действие		MHZA2-6D MHZAJ2-6D	3.3	6.1	4

Одиночный актёрНЕТMHZA2-6S
MHZAJ2-6S1.9–4Северная КаролинаMHZA2-6C
MHZAJ2-6C–3.74

●Стандартный пневматический захват

Способ действия		Модель	Сила захвата N (Эффективное значение силы захвата каждого пальца)		Открывающий и закрывающий ход (обе стороны) мм
			Сила захвата наружного диаметра	Сила захвата внутреннего диаметра
Двойное действие		MHZ2-6D -10D -16D -20D -25D -32D -40D	3.3 11 34 42 65 15 82 54	6.1 17 45 66 104 193 318	4 4 6 10 14 22 30
Одиночный актёр	НЕТ	MHZ2-6S -10S -16S -20S -25S -32S -40S	1.9 7.1 27 33 45 131 217	一	4 4 6 10 14 22 30
	Северная Каролина	MHZ2-6C -10C -16C -20C -25C -32C -40C	一	3.7 13 38 57 83 161 267	4 4 6 10 14 22 30

● Пневматический захват с длинным ходом

Способ действия		Модель	Сила захвата N (Эффективное значение силы захвата каждого пальца)		Открывающий и завершающий ход (с обеих сторон) мм
			Сила захвата наружного диаметра	Сила захвата внутреннего диаметра

Двойное действиеMHZL2-10D
        -16D
        -20D
        -25D11
34
42
6517
45
66
1048
12
18
22Одиночный актёрНЕТMHZL2-10S
        -16S
        -20S
        -25S7.1
27
33
50一8
12
18
22Северная КаролинаMHZL2-10C
        -16C
        -20C
        -25C一13
38
57
858
12
18
22

● Пневматический захват с крышкой для пыли

Способ действия		Модель	Сила захвата N (Эффективное значение силы захвата каждого пальца)		Открывающий и закрывающий ход (обе стороны) мм
			Сила захвата наружного диаметра	Сила захвата внутреннего диаметра
Двойное действие		MHZJ2-6D -10D -16D -20D -25D	3.3 9.8 30 42 65	6.1 17 40 66 104	4 4 6 10 14
Одиночный актёр	НЕТ	MHZJ2-6S -10S -16S -20S -25S	1.9 6.3 24 28 45	一	4 4 6 10 14
	Северная Каролина	MHZJ2-6C -10C -16C -20C -25C	一	3.7 12 31 56 83	4 4 6 10 14

Внешнее измерение (мм)

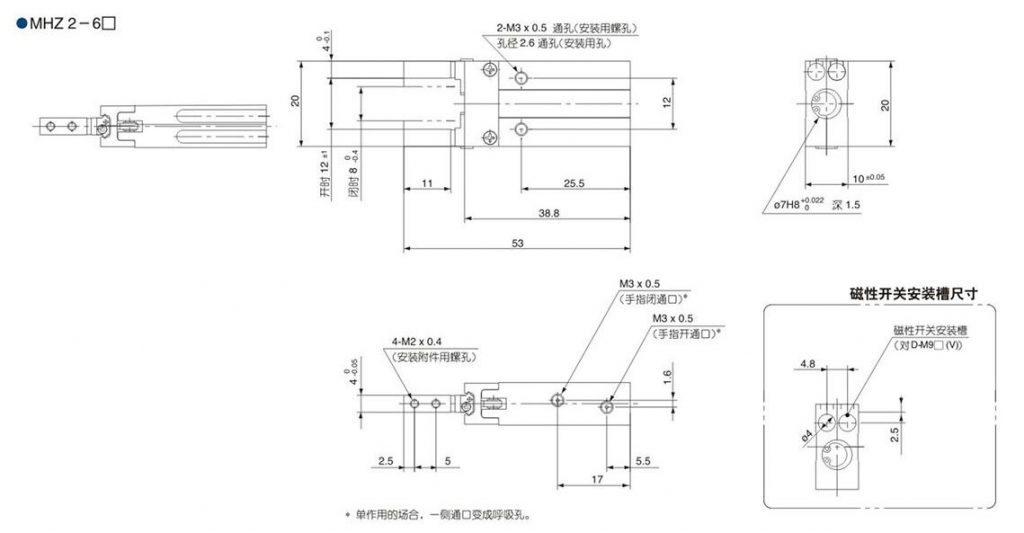

● MHZ 2-6口 Двойное/однодействующее

●MHZ 2-口口Двойное действие/Одиночное действие

Модель (мм)	A	B	C	D	E	F	G	H	I	J	K	K1	K2	K3	L	M	N	0	P	Q	R	S
10	6	23	12	37.8	57	29	15.2	11.2%7	4.	16	M3×0.5	6	55	6	26	27	Φ11H9Глубина 2	11.4	M2.5×0.45	3	5.7	M3×0.5
16	7.5	24.5	15	42.5	673	38	20.9	14.9.87	5	24	M4×0.7	4.5	8	8	3.4	30	Φ17H9Глубина 2	16	M3×0.5	4	7	M5×0.8
20	9.5	29	20	52.8	84.8	50	26.3	16.3%7	8	30	M5×0.8	8	10	10	43	35	Φ21H9Глубина 3	18.6	M4×0.7	5	9	M5×0.8
25	11	30	25	63.6	102.7	63	33.3	19.388	10	36	M6×1	10	12	12	51	36.5	Φ26H9Глубина 3.5	22	M5×0.8	6	12	M5×0.8

321240(49)2967(76)113(122)974826851246M6×11013135.148(57)Φ34H9Глубина 426M6×1714M5×0.8401549(62)3683(96)139(152)119603051456M8×1251316176658(71)Φ42H9Глубина 432M8×1.25917M5×0.8

Модель (мм)	T	U	V	W	X	Y	Z	Y1	Y2	AA	BB	CC	DD	EE
10	23	9	19	5	11	Φ2H9 Глубина 3	16.4±0.05	5.2±0.02	7.6±0.02	18	12			5.4
16	30.6	7.5	19	8	13	Φ3H9 Глубина 3	23,6±0,05	6,5±0,02	11±0.02	22	15	11.6	2.1	5.8
20	42	10	23	10	15	Φ4H9 Глубина 4	27,6±0,05	7,5±0,02	16.8±0.02	32	18	14	2.1	9
25	52	10.7	23.5	12	20	Φ4H9 Глубина 3	33,6±0,05	10±0.02	21,8±0,02	40	22	19	3.5	11.5
32	60	11	31(37)	15	24	Φ5H9 Глубина 5	40±0.1	12±0.02	23±0.02	46	26	24	3.3	11.5
40	72	12	38(45)	18	28	Φ5H9 Глубина 5	48±0.1	14±0.02	29±0.02	56	32	29.4	3.7	13
