Код продукта
| AC | 2000 | 02 | D |
| Код серии | Размер жилья 1000 2000 3000 40005000 | Нить M5:M5 02:1/4 03:3/8 04:1/2 06:3/4 10:1 | Метод дренажа Без маркировки: Дренаж с разным давлением D: автоматический дренаж |
Стандартные характеристики
| Модель | AC1010 | AC2010 | AC3010 | AC4010 | AC5010 |
| Калибр лампы | M5 | 02 | 203 | 406 | 610 |
| Гарантированное давление | 1.5Mpa{15.3kgf/см²} | ||||
| Максимальное рабочее давление | 1.0Mpa{10.2kgf/см²} | ||||
| Температура окружающей среды и жидкости | 5~60°C | ||||
| Размер пор фильтра | 5 мкм | ||||
| Рекомендуемое масло | Turbo 1 Oil ISOVG32 | ||||
| Материал чашки | Поликарбонат | ||||
| Кубковый щит | AC1010~2010(нет) AC3010~5010(да) | ||||
| Диапазон регулирования давления | AC1010:0.05-0.7Mpa (0.51~7.1kgf/см²) AC2010~5010:0.05~0.85Mpa(0.51~8.7kgf/см²) | ||||
| Модель | Технические характеристики | ||||||
| Компоненты | Номинальная скорость расхода (л/мин) | Калибр ствольной коробки Rc(PT) | Калибр манометра Rc(PT) | Веса (Kgf) | |||
| Тип ручного дренажа | Тип автоматического дренажа | Фильтр | Масляный туман | ||||
| AC1010-M5 | AC1010-M5D | AW1000 | AL1000 | 90 | M5×8 | 1/16 | 0,22 |
| AC2010-02 | AC2010-02D | AW2000 | AL2000 | 500 | 1/4 | 1/8 | 0,66 |
| AC3010-02 | AC3010-02D | AW3000 | AL3000 | 1700 | 1/4 | 1/8 | 0,98 |
| AC3010-03 | AC3010-03D | AW3000 | AL3000 | 1700 | 3/8 | 1/8 | 0,98 |
| AC4010-04 | AC4010-04D | AW4000 | AL4000 | 3000 | 1/2 | 1/4 | 1.93 |
| AC4010-06 | AC4010-06D | AW4000 | AL4000 | 3000 | 3/4 | 1/4 | 1.99 |
| AC5010-06 | AC5010-06D | AW5000 | AL5000 | 4000 | 3/4 | 1/4 | |
| AC5010-10 | AC5010-10D | AW5000 | AL5000 | 4000 | 1 | 1/4 | |

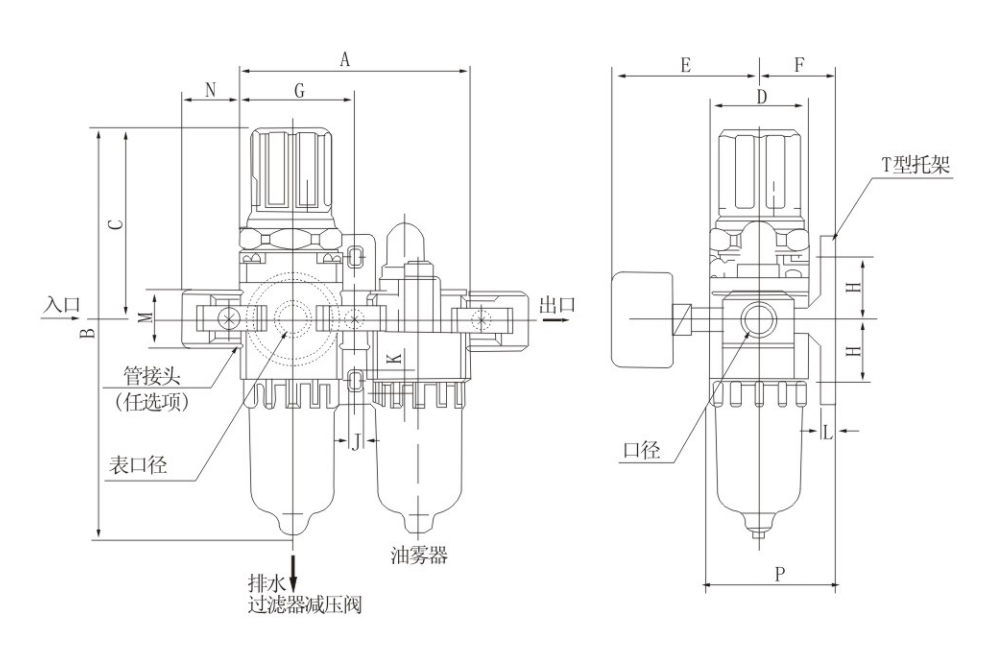

Внешний размерный рисунок (мм)
● AC1010-2010
● AC3010-5010
| Модель | Калибр | A | B | C | D | E | F | G | H | J | K | L | M | N | P | С автоматической коробкой Слив |
| B | ||||||||||||||||
| AC1010 | M5×0.8 | 58 | 109.5 | 50.5 | 25 | 26 | 25 | 29 | 20 | 4.5 | 7.5 | 5 | 17.5 | 16 | 38.5 | 130 |
| AC2010 | 1/4 | 90 | 164.5 | 78 | 40 | 56.8 | 30 | 45 | 24 | 5.5 | 8.5 | 5 | 22 | 23 | 50 | 187.5 |
| AC3010 | 1/4 ·3/8 | 117 | 211 | 92.5 | 53 | 60.8 | 41 | 58.5 | 35 | 7 | 11 | 7 | 34.2 | 26 | 70.5 | 248.5 |
| AC4010 | 1/2 | 154 | 262.5 | 112 | 70 | 70.5 | 50 | 77 | 40 | 9 | 13 | 7 | 42.2 | 33 | 88 | 300 |
| AC4010-06 | 3/4 | 164 | 267 | 114 | 70 | 70.5 | 50 | 82 | 40 | 9 | 13 | 7 | 46.2 | 36 | 88 | 304 |
