Код продукта
| AC | 2000 | 02 | D |
| Код серии | Размер жилья 100020003000 40005000 | Нить M5:M5 02:1/4 03:3/8 04:1/2 06:3/410:1 | Метод дренажа Без маркировки: Дренаж с разным давлением D: автоматический дренаж |
Стандартные характеристики
| Модель | AC1000 | AC2000 | AC3000 | AC4000 | AC5000 |
| Калибр лампы | M5 | 02 | 203 | 406 | 610 |
| Гарантированное давление | 1.5Mpa{15.3kgf/см²} | ||||
| Максимальное рабочее давление | 1.0Mpa{10.2kgf/см²} | ||||
| Температура окружающей среды и жидкости | 5~60°C | ||||
| Размер пор фильтра | 5 мкм | ||||
| Рекомендуемое масло | Turbo 1 Oil ISOVG32 | ||||
| Материал чашки | Поликарбонат | ||||
| Кубковый щит | AC1000~2000(нет) AC3000~5000(есть) | ||||
| Диапазон регулирования давления | AC1000:0.05-0.7Mpa (0.51~7.1kgf/см²) AC2000~5000:0.05~0.85Mpa (0.51~8.7kgf/см²) | ||||
| Модель | Технические характеристики | |||||||
| Компоненты | Номинальная скорость расхода (л/мин) | Трубочный калибр Rc(PT) | Калибр манометра Rc(PT) | Вес (кгс) | ||||
| Тип ручного дренажа | Тип автоматического дренажа | Фильтр | Редукционный клапан давления | Средство для устранения масляного тумана | ||||
| AC1000-M5 | AC1000-M5D | AF1000 | AR1000 | AL1000 | 90 | M5×8 | 1/16 | 0.26 |
| AC2000-02 | AC2000-02D | AF2000 | AR2000 | AL2000 | 500 | 1/4 | 1/8 | 0.74 |
| AC3000-02 | AC3000-02D | AF3000 | AR3000 | AL3000 | 2000 | 1/4 | 1/8 | 1.18 |
| AC3000-03 | AC3000-03D | AF3000 | AR3000 | AL3000 | 2000 | 3/8 | 1/8 | 1.18 |
| AC4000-04 | AC4000-04D | AF4000 | AR4000 | AL4000 | 4000 | 1/2 | 1/4 | 2.14 |
| AC4000-06 | AC4000-06D | AF4000 | AR4000 | AL4000 | 4500 | 3/4 | 1/4 | 2.47 |
| AC5000-06 | AC5000-06D | AF5000 | AR5000 | AL5000 | 5000 | 3/4 | 1/4 | 3.82 |
| AC5000-10 | AC5000-10D | AF5000 | AR5000 | AL5000 | 5000 | 1 | 1/4 | 3.82 |

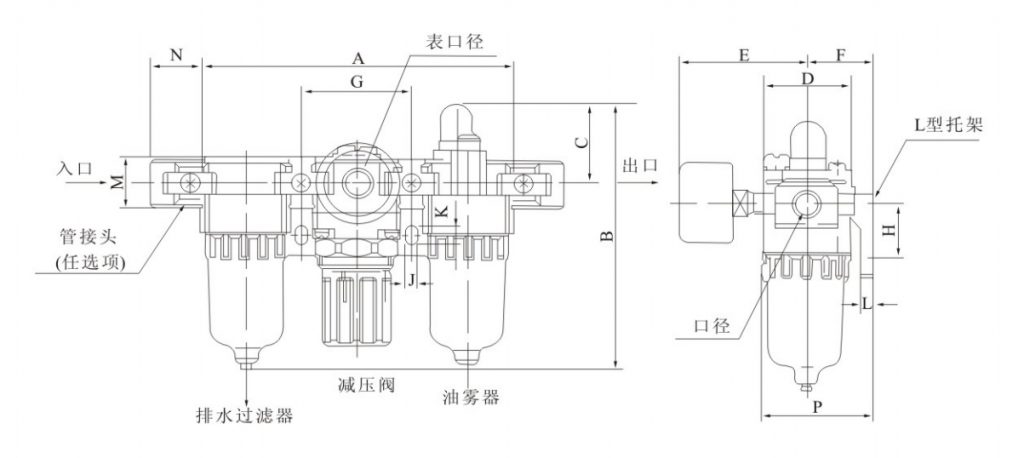

Внешний размерный рисунок (мм)
● AC1000~2000
● AC3000~5000
| Модель | Калибр | A | B | C | D | E | F | G | H | J | K | L | M | N | P | Связанные Автомат |
| B | ||||||||||||||||
| AC1000 | M5×0.8 | 91 | 84.5 | 25.5 | 25 | 26 | 25 | 33 | 20 | 4.5 | 7.5 | 5 | 17.5 | 16 | 38.5 | 105 |
| AC2000 | 1/4 | 140 | 125 | 38 | 40 | 56.8 | 30 | 50 | 24 | 5.5 | 8.5 | 5 | 22 | 23 | 50 | 147.5 |
| AC3000 | 1/4 ·3/8 | 181 | 156.5 | 38 | 53 | 60.8 | 41 | 64 | 35 | 7 | 11 | 7 | 34.2 | 26 | 70.5 | 194 |
| AC4000 | 1/2 | 238 | 191.5 | 41 | 70 | 65.5 | 50 | 84 | 40 | 9 | 13 | 7 | 42.2 | 33 | 88 | 229 |
| AC4000-06 | 3/4 | 253 | 193 | 40.5 | 70 | 69.5 | 50 | 89 | 40 | 9 | 13 | 7 | 46.2 | 36 | 88 | 230.5 |
| AC5000 | 3/4 ·1 | 300 | 271.5 | 48 | 90 | 75.5 | 70 | 105 | 50 | 12 | 16 | 10 | 55.2 | 40 | 115 | 309.5 |
