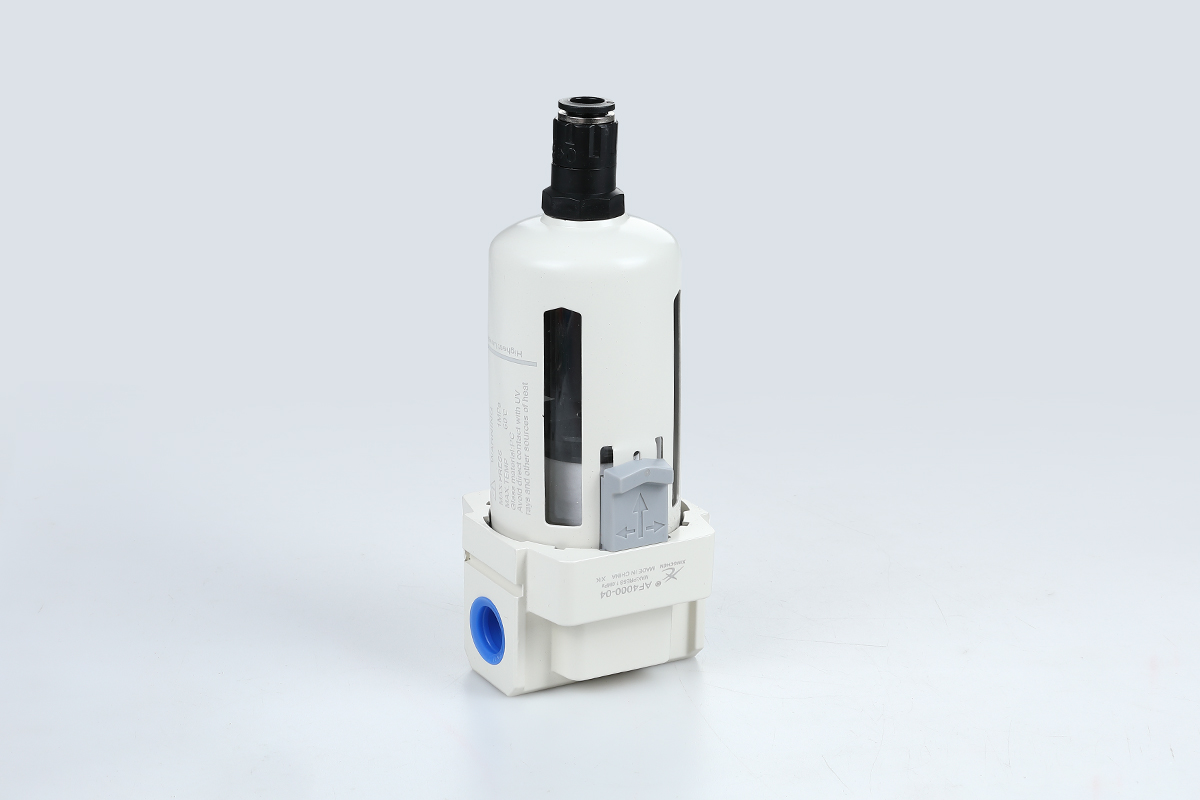

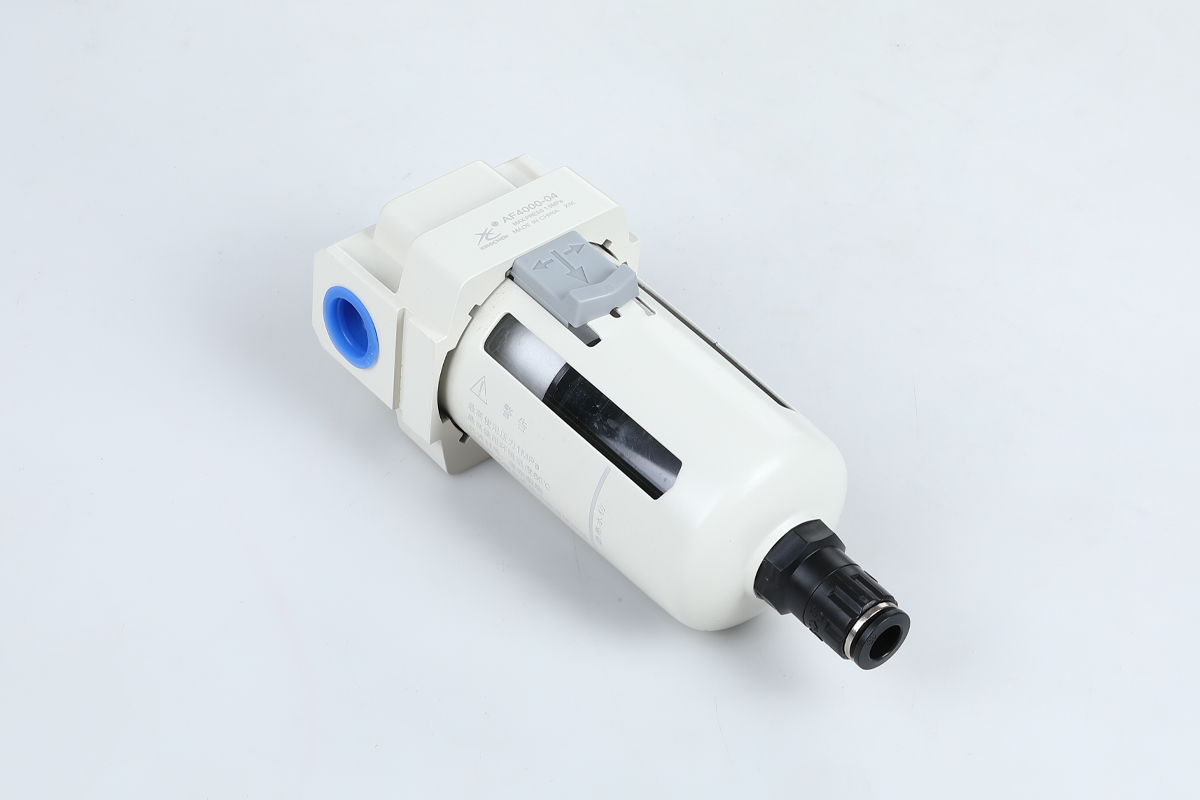

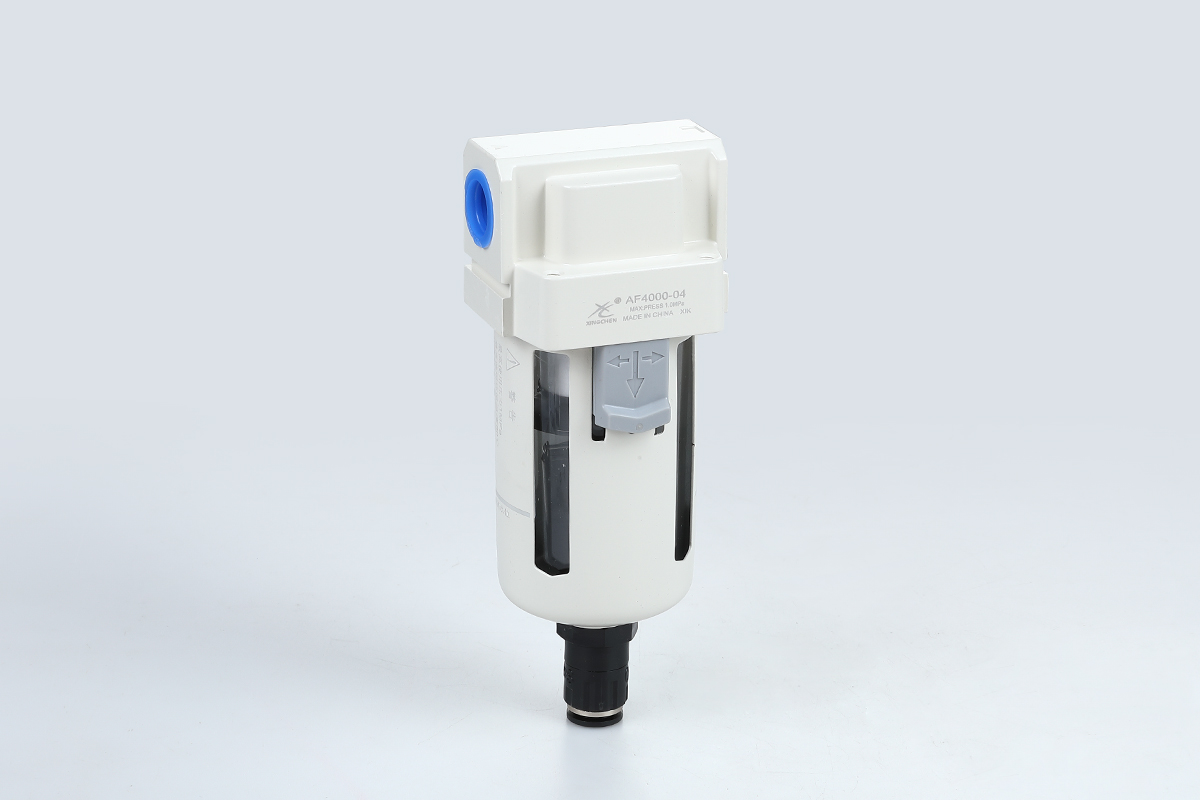

Код продукта
| AF | 2000 | 02 | D |
| Код серии | Размер жилья 1000 2000 3000 4000 5000 | Нить M5:M5″ 02:1/4″ 03:3/8″ 04:1/2″ 06:3/4″ 10:1″ | Метод дренажа unmarked:differential Дренаж под давлением D: автоматический дренаж |
Стандартные характеристики
| Модель | AF1000 | AF2000 | AF3000 | AF4000 | AF5000 |
| Калибр лампы | M5 | 02 | 203 | 406 | 610 |
| Гарантированное давление | 1.5Mpa{15.3kgf/см²} | ||||
| Максимальное рабочее давление | 1.0Mpa{10.2kgf/см²} | ||||
| Температура окружающей среды и жидкости | 5~60°C | ||||
| Размер пор фильтра | 5 мкм | ||||
| Материал чашки | Поликарбонат | ||||
| Чашечные гарды | AF1000~2000(нет) AF3000~5000(да) | ||||
| Модель | Технические характеристики | Запасные части | |||||
| Номинальный расход (л/мин) | Трубочный калибр Rc(PT) | Вместимость чашки (см²) | Вес (кгс) | Капкейк | |||
| Тип ручного дренажа | Тип автоматического дренажа | Ручной дренаж | Автоматический дренаж | ||||
| AF1000-M5 | AF1000-M5D | 110 | M5×8 | 4 | 0.07 | C100F | AD61 AD |
| AF2000-02 | AF2000-02D | 750 | 1/4 | 15 | 0.19 | C200F | AD62 |
| AF3000-02 | AF3000-02D | 1500 | 1/4 | 20 | 0.29 | C300F | 43 год н.э. |
| AF3000-03 | AF3000-03D | 1500 | 3/8 | 20 | 0.29 | C300F | 43 год н.э. |
| AF4000-04 | AF4000-04D | 4000 | 1/2 | 45 | 0.55 | C400F | 444 год н.э. |
| AF4000-06 | AF4000-06D | 6000 | 3/4 | 45 | 0.58 | C400F | 444 год н.э. |
| AF5000-06 | AF5000-06D | 7000 | 3/4 | 130 | 1.08 | C400F | 444 год н.э. |
| AF5000-10 | AF5000-10D | 7000 | 1 | 130 | 1.08 | C400F | 444 год н.э. |
Основные части
| Серийный номер | Название | Материал | Примечание | ||
| AF1000~2000 | AF3000~4000/4000-06 | AF5000 | |||
| 1 | Корпус фильтра | Литье цинка под давлением | Литье из алюминия под давлением | Литье из алюминия под давлением | Серебряное покрытие белым золотом |
| 9 | База | Литье из алюминия под давлением | Серебряное покрытие белым золотом | ||
Список деталей
| Серийный номер | Название части | Материал | Номер детали | |||||
| AF1000 | AF2000 | AF3000 | AF4000 | AF4000-06 | AF5000 | |||
| 2 | Фильтрующий картридж | Смолястые | ||||||
| Медь | ||||||||
| 3 | Спейсер | ABS | ||||||
| 4 | Уплотнительные кольца | NBR | ||||||
| 5 | Сборка чашки | Поликарбонат | ||||||
| 6 | Дефлекторная пластина | ABS | ||||||
| 7 | Уплотнительное кольцо | NBR | ||||||
| 8 | Прокладка | NBR | ||||||

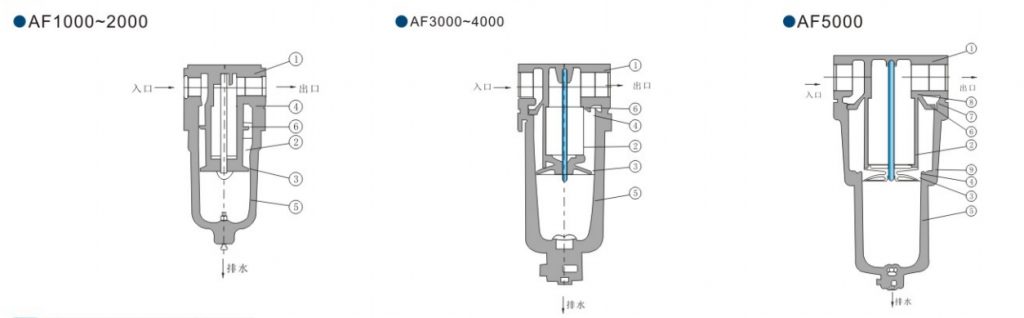

Схема строительства
Внешний размерный рисунок (мм)
| Модель | Калибр | A | B | C | D | E | F | G | H | J | K | L | M | P | Автоматический дренаж |
| B | |||||||||||||||
| AF1000 | M5×0.8 | 25 | 66 | 7 | 25 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 一 | 26.5 | 86.5 |
| AF2000 | 1/4 | 40 | 97.5 | 11 | 40 | 17 | 30 | 27 | 22 | 5.4 | 8.4 | 40 | 2.3 | 40 | 120.5 |
| AF3000 | 1/4 ·3/8 | 53 | 132.5 | 14 | 53 | 16 | 41 | 40 | 23 | 6.5 | 8 | 53 | 2.3 | 56 | 170 |
| AF4000 | 1/2 | 70 | 168.5 | 18 | 70 | 17 | 50 | 54 | 26 | 8.5 | 10.5 | 70 | 2.3 | 73 | 206 |
| AF4000-06 | 3/4 | 75 | 172.5 | 20 | 70 | 14 | 50 | 54 | 25 | 8.5 | 10.5 | 70 | 2.3 | 73 | 210 |
| AF5000 | 3/4 ·1 | 90 | 247.5 | 24 | 90 | 23 | 70 | 66 | 35 | 11 | 13 | 90 | 3.2 | 90 | 285.5 |
